酸洗槽組成介紹



首先要了解酸洗槽的槽體采用焊接的框架式鋼結構，內表面內襯耐酸橡膠板。多層耐酸材料(耐酸磚、花崗巖、安山巖等。)均內置于槽體中，槽蓋由玻璃鋼或PP板制成。

整個酸洗段由幾個相互獨立的串聯酸槽組成。酸槽之間設有壓榨輥，可有效控制槽間酸液濃度梯度。每個酸槽都有獨立的循環加熱系統。酸循環系統由酸循環槽、酸過濾器、石墨換熱器、酸循環泵等設備組成。它的作用是:在正常工作時間內，向酸槽供給一定濃度和溫度的酸溶液，酸溶液通過酸循環泵不斷循環，并由石墨換熱器加熱，使其保持在設計溫度范圍內。

新的酸液從后一個酸循環槽加入，酸液從酸循環槽液位控制系統等流入前一個酸循環槽一定量，然后從前一個酸循環槽排至廢酸儲槽。隨著酸從最后一個酸槽流向前一個酸槽，酸濃度逐漸降低，鐵鹽含量逐漸增加。第一酸循環槽排出的廢酸濃度(HCl)約為45g/L，鐵鹽含量(二氯化鐵)約為272g/L。

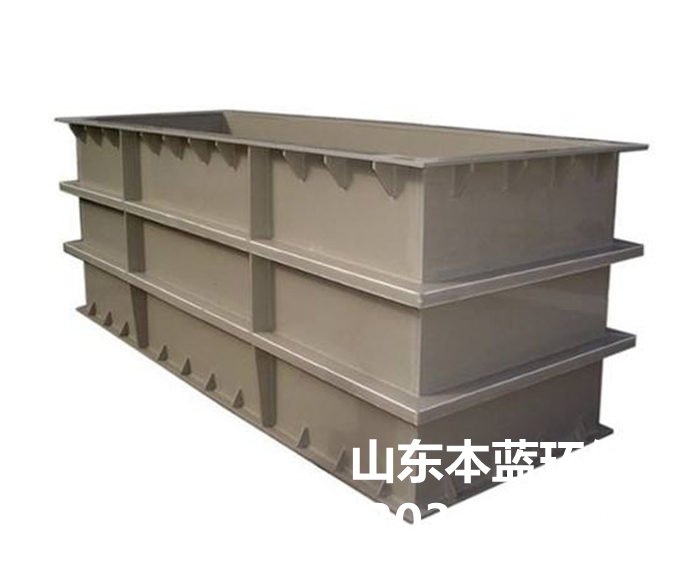

由于酸洗槽是用耐酸磚和花崗巖內襯鋼橡膠制成，成本較高，所以一些中小型企業，如鄉鎮企業和私營企業，大多采用玻璃鋼或聚丙烯槽制作裝配式酸洗槽，一般為6m長。組裝部件為框架式方形法蘭，多個組裝好的酸洗槽用硅膠墊片對接，用螺栓緊固，即可得到生產所需長度的酸洗槽。

組合式酸洗槽的基本結構是一個塑料內槽，用螺釘與鋼骨架緊固連接，并進行防腐處理。內槽采用6 ~ 8毫米改性聚丙烯塑料制成，為解決塑料內槽與鋼骨架膨脹系數不同造成的塑料內槽變形問題，采用膨脹節結構，防止內槽擠壓變形和開裂。槽底部和側面的滑動滾輪和保護框架。它可以防止帶鋼運行時內槽中的塑料被沖擊損壞?；瑒虞佊沙叻肿恿烤垡蚁┲瞥?。橫向滾輪采用單組合式，便于維護和更換。槽體頂部設有水封槽，用塑料水蓋密封，有效防止酸霧逸出。槽體兩側設置保溫層，防止熱量散失。鋼骨架涂有防腐蝕涂層，以防止酸性氣體腐蝕。為了使帶鋼順利通過，酸洗槽的前后兩端都做成沒有硬棱角的斜坡形，在壓榨輥入口的上、下、左、右各有一個導向板，導向板呈鐘形，便于帶鋼順利通過。
